Αρχική Σελίδα Προϊόντα Current Transducers

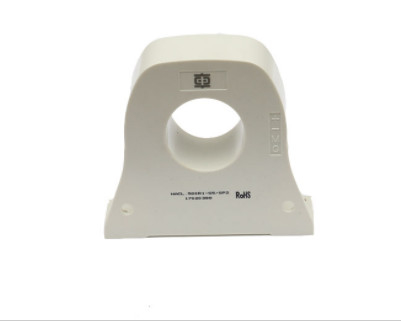

EN50178 τρέχων αισθητήρας αιθουσών κλίσης 150A χαμηλής θερμοκρασίας

Λεπτομέρειες:

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	100
Συσκευασία λεπτομέρειες:	Αρχική συσκευασία
Χρόνος παράδοσης:	1-12 εβδομάδες
Όροι πληρωμής:	T/T

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Χρήση:	Τρέχων	Αριθμός σπειρών:	Αυτομετασχηματιστής
Παραγωγή:	Αναλογικός ΑΙΣΘΗΤΗΡΑΣ	Όνομα προϊόντων:	ανώτατος τρέχων αισθητήρας επίδρασης αιθουσών πυρήνων συνεχούς εισαγωγής 1500A διασπασμένος
Πιστοποίηση:	ISO9001	ΕΚΤΙΜΗΜΕΝΗ παραγωγή:	0.333V (εναλλασσόμενο ρεύμα) ή 0-500mA
Ρεύμα εισαγωγής:	0-150A	Αντίσταση μόνωσης:	> 500MΩ/500VDC
Υψηλό φως:	150A τρέχων αισθητήρας αιθουσών , Τρέχων αισθητήρας αιθουσών κλίσης χαμηλής θερμοκρασίας , EN50178 τρέχων αισθητήρας επίδρασης αιθουσών

ΝαCl-300r1-S5/SP2 τρέχων αισθητήρας

Λεπτομέρειες προϊόντων

εγχειρίδιο προϊόντων

ΝαCl-300r1-S5/SP2 ο μαγνητικός τρέχων αισθητήρας αιθουσών ισορροπίας είναι κατάλληλος για την ακριβή μέτρηση του εναλλασσόμενου ρεύματος, του συνεχούς ρεύματος, και της τρέχουσας απομόνωσης σφυγμού. Η αρχική πλευρά και η δευτεροβάθμια πλευρά είναι εντελώς μονωμένες κατά τη διάρκεια της μέτρησης.

πλεονεκτήματα προϊόντων	Εφαρμογές	Πρότυπα αναφοράς
Υψηλή ακρίβεια	Εναλλασσόμενο ρεύμα αναστροφέων εναλλασσόμενου ρεύματος	GB/T 25119-2010 EN50178 EN50155
Καλή γραμμικότητα	Ιδιωτική κίνηση μηχανών κεντρικών υπολογιστών
Κλίση χαμηλής θερμοκρασίας	Με μπαταρίες
Ευρεία ζώνη	Μετατροπέας/αναστροφέας
Γρήγορη απάντηση	UPS/SVG

Κύριες ηλεκτρικές παράμετροι (@±IPN, TA = 25℃)
Εκτιμημένος μετρώντας τρέχον IPN	300A
Μέτρηση της σειράς IPM	±500A
Τάση VC παροχής ηλεκτρικού ρεύματος	DC± (15~18) × (1±5%) Β
Τρέχον ολοκληρωμένο κύκλωμα κατανάλωσης (@±24V)	≤±25mA+ISN
Εκτιμημένη παραγωγή ISN μέτρησης	100mA
Αναλογία στροφών	1:3000
Αντίσταση RM φορτίων	@±15V, ±300A: 0Ω~70Ω @±15V, ±500A: 0Ω~3Ω @±18V, ±300A: 0Ω~92Ω @±18V, ±500A: 0Ω~40Ω

Ακρίβεια-δυναμικές παράμετροι
Βασικό λάθος δi (@IPN, TA=25℃)	≤±0.4%
Γραμμικότητα δL (@IPN, TA=25℃)	≤±0.1%
Μηδέν ρεύμα παραγωγής IO (@IP=0, TA = 25℃)	≤±0.13mA
Μηά κλίση IOT θερμοκρασίας	≤±0.64mA (@-40℃~+85℃)
Χρόνος απόκρισης TR (90% IPN&di/dt> 50 A/ΜS)	≤1µS

Γενικά στοιχεία
Θερμοκρασία TA εργασίας	-40~+85℃
Θερμοκρασία TS αποθήκευσης	-40~+90℃
Βάρος μ	≤400g

Η μόνωση αντιστέκεται την τάση
Αντισταθείτε την τάση	6kV
